Unreal - 가드 (Guard) / 체간 (Posture) 시스템

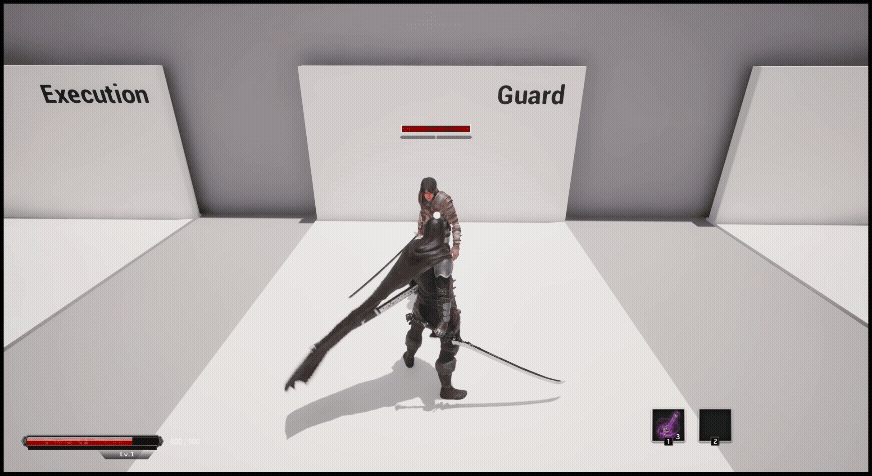

미리보기

구현내용

플레이어와 적이 상호작용하며 서로 영향을 주고받는

이른바 제 2의 체력인 세키로의 체간 및 가드 시스템을 구현했습니다



• 플레이어의 체간 시스템
• 적의 체간 시스템
• 플레이어의 가드 & 패링

가드 와 패링 의 차이

가드	적의 공격을 막을 수 있음 하지만 체간 손상이 쌓임
패링	공격 직전에 타이밍을 맞춰 적의 공격을 무효화 체간 게이지가 쌓이지 않음



---

사용 클래스

사용 클래스	사용 목적
HitInterface(인터페이스)	플레이어와 적이 공격 / 방어 상호작용을 할 때 공격 이벤트를 전달하는 중간다리 역할
StatComponent(액터컴포넌트)	플레이어의 체력, 체간, 상태, 데미지 계산을 담당하는 가드나 패링 여부에 따라 받는 피해량을 계산하는 두뇌
MainCharacter(캐릭터)	가드 & 패링 을 실행하는 플레이어
PostureWidget(위젯)	플레이어의 체간 게이지 시각화를 담당하는 위젯
EnemyStatusWidget(위젯)	적의 체력 & 체간 게이지 시각화를 담당하는 위젯

---

구현C++

우선 적과 플레이어는 HitInterface를 상속받아 Hit이벤트를 주고받습니다

HitInterface를 상속받으면 상속받은 대상은 여러가지 Hit이벤트를 담당하는 데이터를 가진

ReceiveHit함수를 사용 할 수 있습니다

USTRUCT(BlueprintType)
struct FGameHitSystemData
{
	GENERATED_BODY()

	//공격 데미지
	UPROPERTY(BlueprintReadWrite)
	float damageAmount;

	//공격 방향 (-180 ~ 180)
	UPROPERTY(BlueprintReadWrite)
	float hitDirection;

	//패링가능 여부
	UPROPERTY(BlueprintReadWrite)
	bool bCanParry;

	//넉백강도
	UPROPERTY(BlueprintReadWrite)
	float knockBackStrength;

	//맞은곳
	UPROPERTY(BlueprintReadWrite)
	FVector hitLocation;

	UPROPERTY(BlueprintReadWrite)
	EDamageType damageType;


};

//interface
UINTERFACE(MinimalAPI)
class UHitInterface : public UInterface
{
	GENERATED_BODY()
};

class IHitInterface
{
	GENERATED_BODY()
public:
	virtual void ReceiveHit(const FGameHitSystemData& damageData, AActor* attacker) = 0;
};

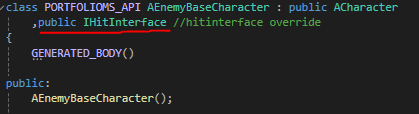

적과 플레이어 는 이와같이 인터페이스를 상속합니다



HitInterface의 ReceiveHit함수를 오버라이드 하여 사용하였습니다

virtual void ReceiveHit(const FGameHitSystemData& damageData, AActor* attacker) override;





우선 적의 체간 시스템입니다

체간 시스템의 계산은 데미지를 받는 피격자 에서 실행됩니다

각각 적은 외부에서 수정할수 있는 BreakHitLevel이 존재하며

해당 레벨만큼 히트 하게되면 가드브레이크가 실행됩니다



구현C++

.h
UPROPERTY(EditAnywhere, Category = "Posture")
int32 guardBreakHitLevel = 7;

UPROPERTY(EditAnywhere, Category = "Posture")
int32 currentPostureHit = 0;

.cpp
void AEnemyBaseCharacter::ApplyPosture()
{
	//무적인경우 x
	if (superArmorType == ESuperArmorType::Invincible || superArmorType == ESuperArmorType::SuperArmor)
		return;

	currentPostureHit++;

	currentPosture = (float)currentPostureHit / guardBreakHitLevel * maxPosture;
	currentPosture = FMath::Clamp(currentPosture, 0.f, maxPosture);


	if (currentPosture >= maxPosture)
		OnPostureBreak();

	BroadCastPosture();
}

---

플레이어의 체간 시스템입니다

플레이어의 체간 StatComponent에서 계산된 Modifier에서 계산되어

가드 인지 패링 인지 아니면 그냥 히트 인지 에 따라서 계산됩니다

EGuardType::None -> 히트

EGuardType::Normal -> 가드

EGuardType::Perfect -> 패링





구현C++

struct FGuardModifier
{
	float damageRate;
	float postureRate;
};

static const TMap<EGuardType, FGuardModifier> guard_Modifiers =
{
	//hp p / posture
	{EGuardType::None, {1.f, 0.3f}},
	{EGuardType::Normal, {0.f, 0.1f}},
	{EGuardType::Perfect,{0.f, 0.f}}
};

void UStatComponent::ApplyGetDamage(float damageAmount, EGuardType guardType)
{
	const FGuardModifier* guardModifier = guard_Modifiers.Find(guardType);
	if (!guardModifier)
		return;

	float finalHpDamage = damageAmount * guardModifier->damageRate;
	float finalPostureDamage = damageAmount * guardModifier->postureRate;

	currentHp -= finalHpDamage;

	bool bPostureIncreased = finalPostureDamage > 0.f;

	if (bPostureIncreased)
		currentPosture += finalPostureDamage;

	currentHp = FMath::Clamp(currentHp, 0.f, GetMaxHp());
	currentPosture = FMath::Clamp(currentPosture, 0.f, GetMaxPosture());

	if (bPostureIncreased)
		StartPostureRecover();

	UpdateCurrentStats();
}

void UStatComponent::StartPostureRecover()
{
	GetWorld()->GetTimerManager().ClearTimer(TH_PostureRecoverDelayTimer);
	GetWorld()->GetTimerManager().ClearTimer(TH_PostureRecoverTimer);

	float maxPosture = GetMaxPosture();
	float delay = (currentPosture >= maxPosture) ? 3.f : postureRecoverDelay;

	GetWorld()->GetTimerManager().SetTimer(TH_PostureRecoverDelayTimer, this, &UStatComponent::RecoverPostureTick, delay, false);
}

void UStatComponent::RecoverPostureTick()
{
	if (currentPosture <= 0.f)
	{
		currentPosture = 0.f;
		UpdateCurrentStats();
		return;
	}

	float maxPosture = GetMaxPosture();
	float postureRatio = currentPosture / maxPosture;

	float recoverMultiplier;

	if (currentPosture >= maxPosture)
		recoverMultiplier = 300.f;
	else
		recoverMultiplier = FMath::Lerp(0.6f, 1.4f, postureRatio);

	float recoverAmount = postureRecoverAmount * recoverMultiplier;

	currentPosture -= recoverAmount;
	currentPosture = FMath::Clamp(currentPosture, 0.f, maxPosture);

	UpdateCurrentStats();

	float interval = (currentPosture >= maxPosture) ? 0.01f : postureRecoverInterval;

	GetWorld()->GetTimerManager().SetTimer(TH_PostureRecoverTimer,this,&UStatComponent::RecoverPostureTick,interval,false);
}

bool UStatComponent::IsPostureBroken() const
{
	return currentPosture >= GetMaxPosture();
}



가드브레이크가 터지면 플레이어는 휘청이며 잠시동안 공격 및 가드실행이 불가능해집니다

---

플레이어의 가드 로직입니다



가드할때 가드 입력시간을 기록하여

해당 입력시간으로 구별됩니다

lastGuardInputTime = GetWorld()->GetTimeSeconds();



구현C++

EGuardType AMainCharacter::CheckGuardResult(float attackTime)
{
    if (statComp->currentPosture >= statComp->GetMaxPosture())
        return EGuardType::None;

    if (!guardMode)
        return EGuardType::None;

    if (!IsFrontAttack(135.f))
        return EGuardType::None;

    const float perfectGuardWindow = 0.2f;

    if (FMath::Abs(attackTime - lastGuardInputTime) <= perfectGuardWindow)
        return EGuardType::Perfect;

    return EGuardType::Normal;

}

bool AMainCharacter::IsFrontAttack(float allowedAngleDegress) const
{
    float halfAngle = allowedAngleDegress * 0.5f;
    return (hitDirection >= -halfAngle && hitDirection <= halfAngle);
}

플레이어가 가드를 하게되면 넉백되는 로직입니다

당연히 애니메이션으로 루트모션이 적용된 애니메이션이 있다면 편리하겠지만

1인개발이라 그런모션따위는 존재하지않았습니다

그래서 모션은 따로 구현해오고 밀리는건 직접 구현하였습니다



구현C++

void AMainCharacter::ReceiveKnockBack(float knockBackStrength, AActor* attacker)
{
    FVector knockBackDir = (GetActorLocation() - attacker->GetActorLocation());
    knockBackDir.Z = 0.f;
    knockBackDir.Normalize();

    knockBackStart = GetActorLocation();
    knockBackEnd = knockBackStart + knockBackDir * knockBackStrength;

    knockBackDuration = 0.25f;
    knockBackElapsed = 0.f;

    GetWorldTimerManager().SetTimer(TH_KnockBackTimerHandle, this, &AMainCharacter::UpdateKnockBack, 0.01f, true);
}
void AMainCharacter::UpdateKnockBack()
{
    knockBackElapsed += 0.005f;
    float alpha = FMath::Clamp(knockBackElapsed / knockBackDuration, 0.f, 1.f);

    float knockAlpha = FMath::Pow(alpha, 0.5f);

    FVector knockNewLoc = FMath::Lerp(knockBackStart, knockBackEnd, knockAlpha);
    SetActorLocation(knockNewLoc, true);

    if (alpha >= 1.f)
        GetWorldTimerManager().ClearTimer(TH_KnockBackTimerHandle);
}

//적이 플레이어를 밀때 사용되는함수

void AEnemyBaseCharacter::ReceiveKnockBack(float knockBackStrength)
{
	mainCharacter->ReceiveKnockBack(knockBackStrength, this);
}

void UEnemyBaseAnimInstance::AnimNotify_KnockBackMed()
{
    if (!enemyCharacter)
        return;

    for (AActor* hitActor : enemyCharacter->weapon->alreadyHitActors)
        enemyCharacter->ReceiveKnockBack(120.f);
}

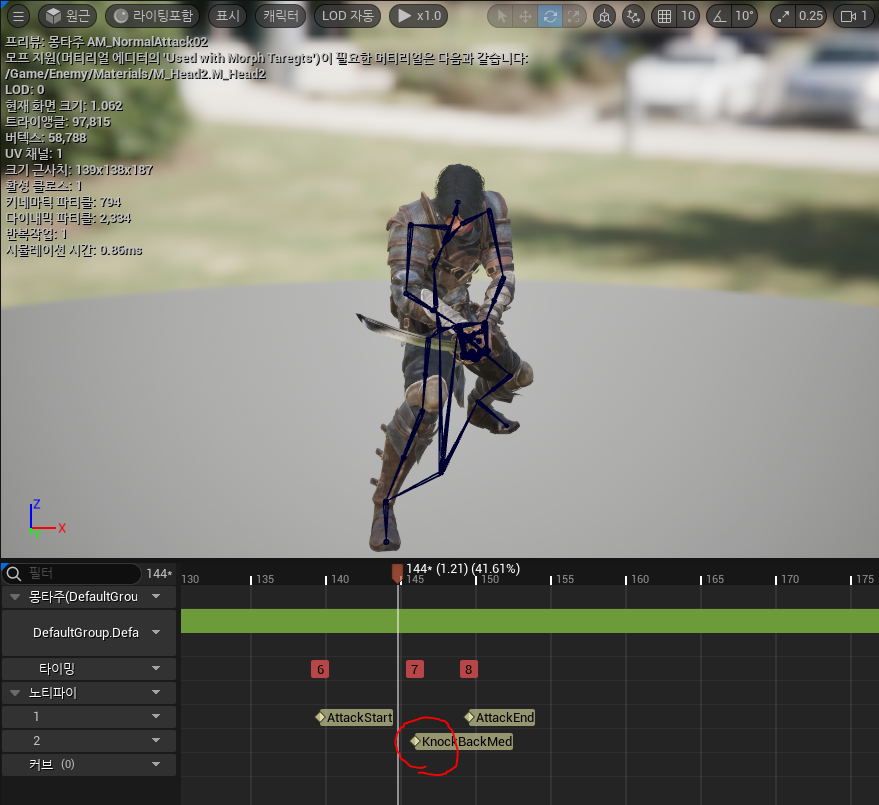

넉백을 원하는 프레임구간에 추가하여 쉽게 사용 할 수 있습니다



---



결과

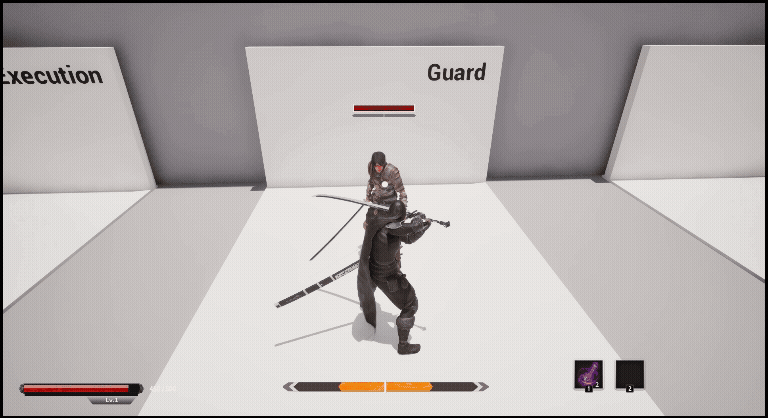

가드 (일반가드 - 체간게이지 쌓임 / 적의 공격을 막을 수 있음)



패링 (퍼펙트가드 - 체간게이지 쌓이지않음 / 적의 공격 무효화)

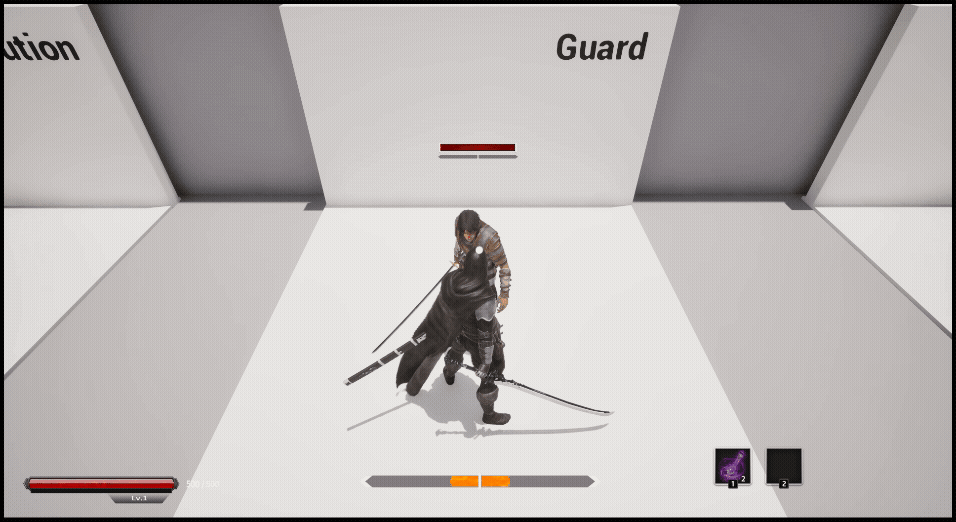

가드를 못했을 경우 ( 논가드 - 체간게이지 많이 쌓임 / 데미지를 받음)

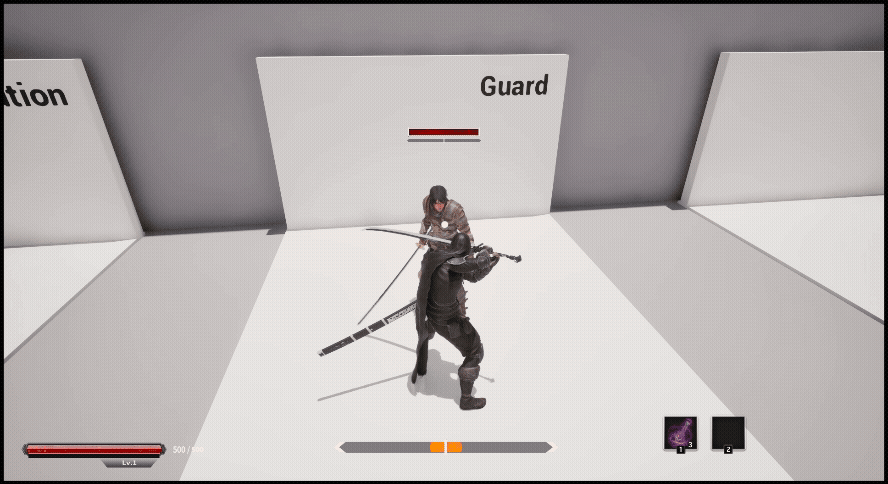

1,2타는 가드 3타는 패링인 경우

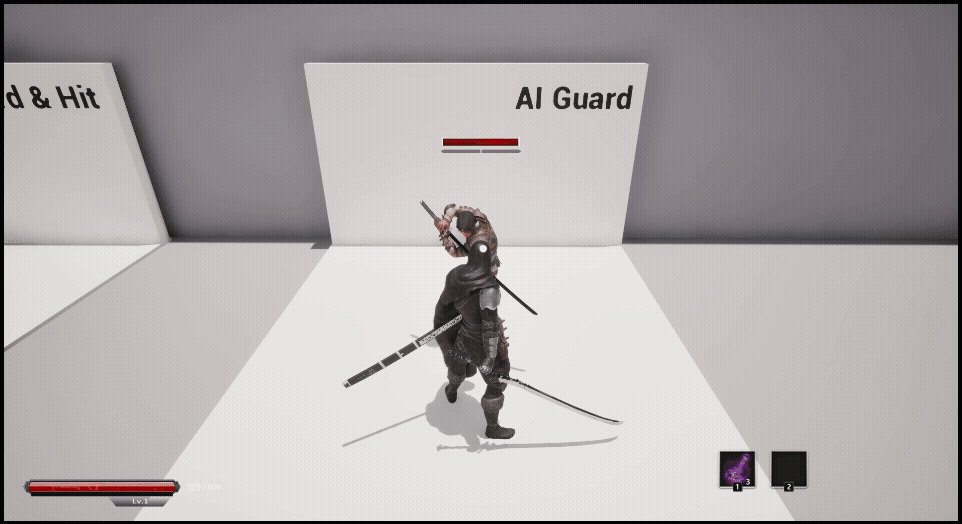

적도 가드상태일때 플레이어의 공격을 방어할 수 있습니다



적을 때렸을 경우 적의 체간 게이지가 상승합니다

영상
