BehaviorTree 단순 좌표 이동

ㅇBehaviorTree에서 AI의 단순한 좌표이동을 만들어보겠습니다

특정 위치로 이동하면서 Offset을 주어 해당 좌표의 랜덤위치를 살짝 더해서 좌표를 구해보겠습니다

오프셋이 더해진 특정 Vector로 이동을 하고 그 위치로 이동을 하면 다른행동을 하도록 해보겠습니다

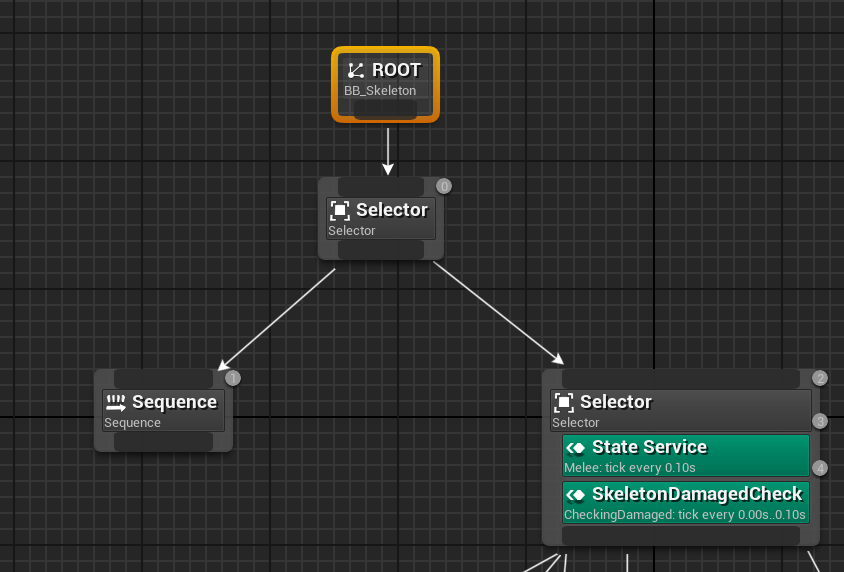

좌측에서 위치로 이동한뒤

우측으로 신호를 보내보겠습니다



사용할 Bool Key 그리고 Vector Key를 사용하고있는 BlackBoard에서 만들어주겠습니다

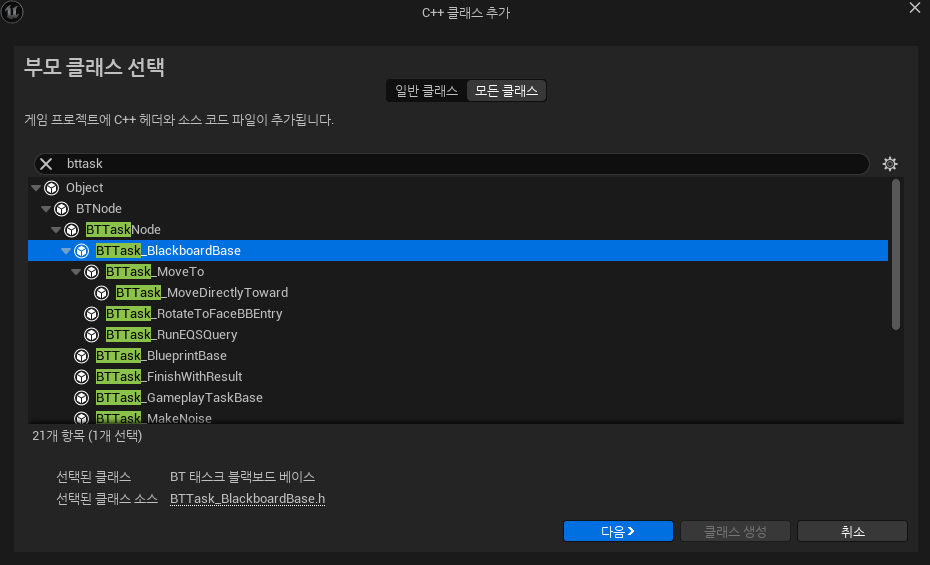

BT_Task를 만들어줍니다

UCLASS()
class BLASTERDREAM_API UTask_BossAISetPosition : public UBTTask_BlackboardBase
{
	GENERATED_BODY()
public:
	UTask_BossAISetPosition();
	virtual EBTNodeResult::Type ExecuteTask(UBehaviorTreeComponent& ownerComp, uint8* nodeMemory) override;

	UPROPERTY(EditAnywhere, Category="MySettings")
	FVector positionVector;

	UPROPERTY(EditAnywhere, Category = "MySettings")
	float offSetRange = 100.0f;

	UPROPERTY(EditAnywhere, Category = "MySettings")
	FBlackboardKeySelector positionVectorKey;
};



사용할헤더 추가해줍니다

#include "Task_BossAISetPosition.h"
#include "AIController.h"
#include "Math/UnrealMathUtility.h"
#include "BehaviorTree/BlackboardComponent.h"
#include "Kismet/KismetMathLibrary.h"



UTask_BossAISetPosition::UTask_BossAISetPosition()
{
	NodeName = "PositionSet";
}

EBTNodeResult::Type UTask_BossAISetPosition::ExecuteTask(UBehaviorTreeComponent& ownerComp, uint8* nodeMemory)
{
	UBlackboardComponent* blackboardComp = ownerComp.GetBlackboardComponent();
	AAIController* aiCon = ownerComp.GetAIOwner();
	APawn* aiPawn = aiCon->GetPawn();
	FVector randomOffset = FVector(FMath::FRandRange(-offSetRange, offSetRange),FMath::FRandRange(-offSetRange, offSetRange),
		0.f
	);
	FVector finalPosition = positionVector + randomOffset;
	blackboardComp->SetValueAsVector(positionVectorKey.SelectedKeyName, finalPosition);
	return EBTNodeResult::Succeeded;
}

UPROPERTY의 positionVector위치에 randomOffset값 랜덤을 구한 값으로 이동하는 Task코드입니다

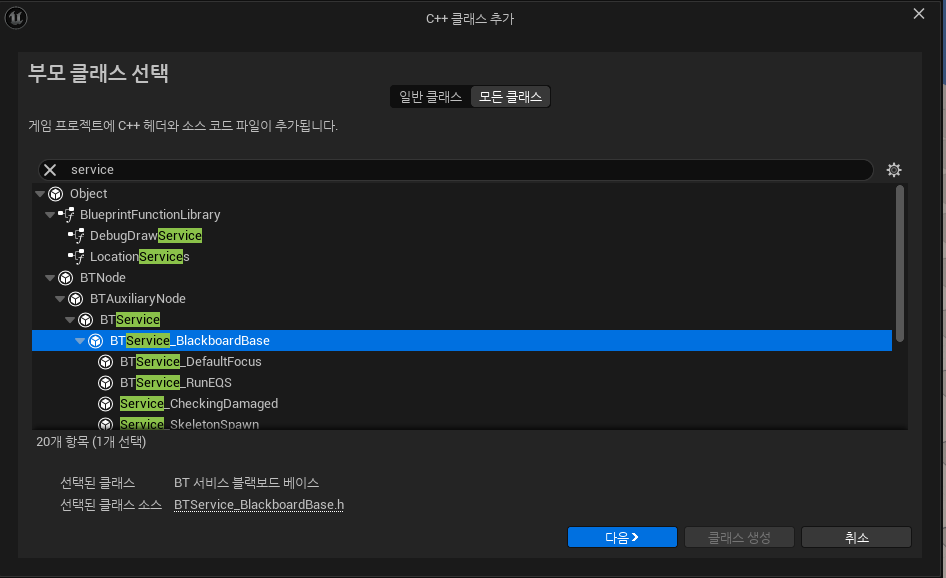

그럼 그 위치로 이동을 다 하면 bAIPositionSet을 false에서 true로 만들어줄 Service를 만들어주겠습니다



Service_Task코드입니다

UCLASS()
class BLASTERDREAM_API UService_CheckAIPosition : public UBTService_BlackboardBase
{
	GENERATED_BODY()
public:
	UService_CheckAIPosition();
	virtual void TickNode(UBehaviorTreeComponent& OwnerComp, uint8* NodeMemory, float DeltaSeconds) override;

	UPROPERTY(EditAnywhere, Category = "MySettings")
	FBlackboardKeySelector positionKey;

	UPROPERTY(EditAnywhere, Category = "MySettings")
	FBlackboardKeySelector bAIPositionSetKey;
};



필요한 헤더입니다

#include "AIController.h"
#include "BehaviorTree/BlackboardComponent.h"



앞서 만들어놓은 목표지점 Vector키를 받아 그 벡터의 허용범위오차 200 안에 있으면 도착

lastPos2D와 currentPos2D는 Z축(높이)을 무시하고 XY 평면상의 위치만 표현한 벡터 입니다

FVector::DistSquared를 사용하여 두 벡터 사이의 제곱을 계산하여 거리를  계산합니다

허용범위 200안에 도착하면 VectorKey를 True로 설정합니다

UService_CheckAIPosition::UService_CheckAIPosition()
{
	NodeName = "PositionCheck";
	bNotifyTick = true;
}

void UService_CheckAIPosition::TickNode(UBehaviorTreeComponent& OwnerComp, uint8* NodeMemory, float DeltaSeconds)
{
	Super::TickNode(OwnerComp, NodeMemory, DeltaSeconds);

	AAIController* aICon = OwnerComp.GetAIOwner();
	APawn* aiPawn = aICon->GetPawn();
	UBlackboardComponent* blackBoard = aICon->GetBlackboardComponent();
	FVector lastPositionVector = blackBoard->GetValueAsVector(positionKey.SelectedKeyName);
	FVector currentAIPosition = aiPawn->GetActorLocation();

	FVector lastPos2D(lastPositionVector.X, lastPositionVector.Y, 0.f);
	FVector currentPos2D(currentAIPosition.X, currentAIPosition.Y, 0.f);

	//오차범위
	const float allowableArrivalRange = 200.f;
	const float allowableArrivalRangeSq = allowableArrivalRange * allowableArrivalRange;

	if (FVector::DistSquared(currentPos2D, lastPos2D) < allowableArrivalRangeSq)
	{
		blackBoard->SetValueAsBool(bAIPositionSetKey.SelectedKeyName, true);
	}
}

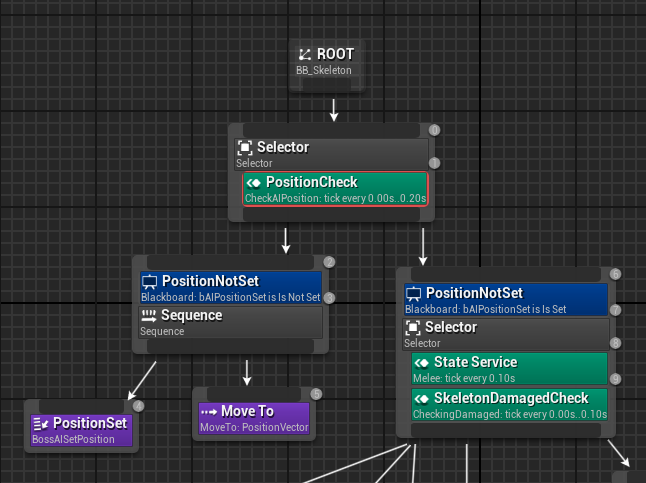

BehaviorTree의 Selector에 Service를 추가하고 양쪽에 Decorator를 달아 조건을 달아줍니다

왼쪽은 bAIPositionSet의 bool Key의 is Not Set

우측은 bAIPositionSet의 bool Key의 is Set





각각 사용할 Key를 할당해줍니다

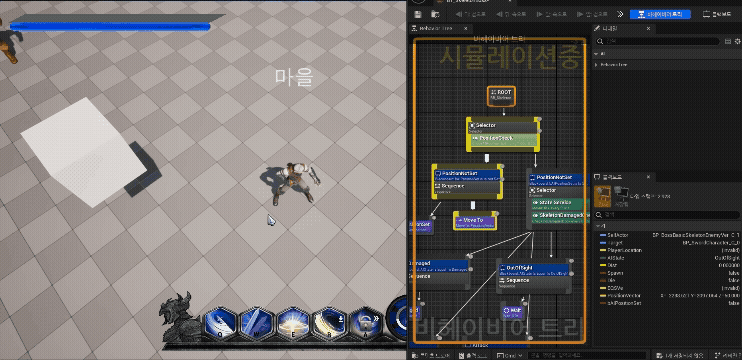

AI는 Move To로 지정해놓은 Vector로 이동한다음

이동이 완료되면 bAIPositionSet Key가 true로 바뀌어 우측의 노드가 실행됩니다
