Unreal - AI에게 HP 프로그래스바 붙히기

AI가 Perception으로 Player를 인지하면

AI머리위에 HP에 비례한 ProgressBar를 가지고있는 위젯을 띄워보겠습니다

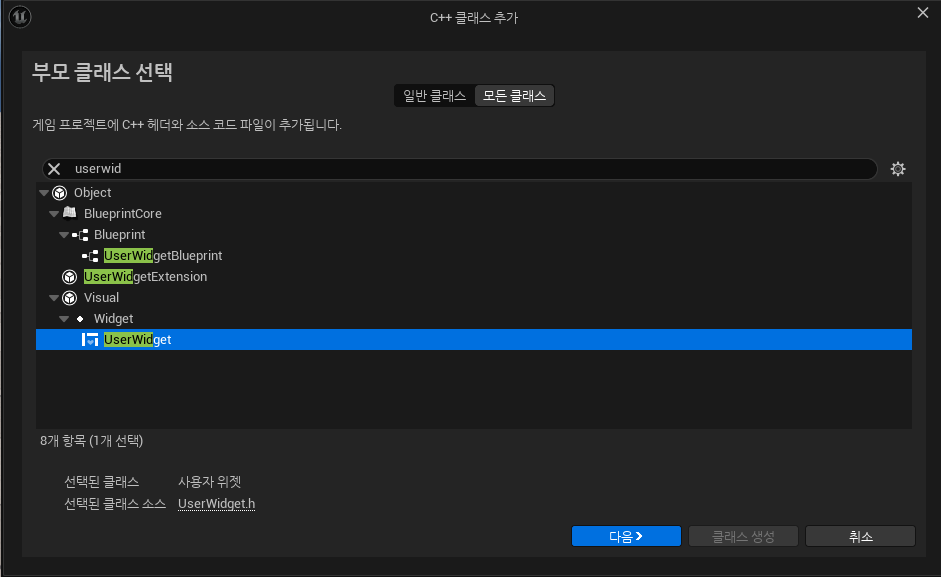

UserWidget을 상속받은 위젯을 만들어주겠습니다



이름은 SkeletonHPBarWidget이라고 이름지어주었습니다



해당c++를 상속받은 블루프린트를 만들어주고

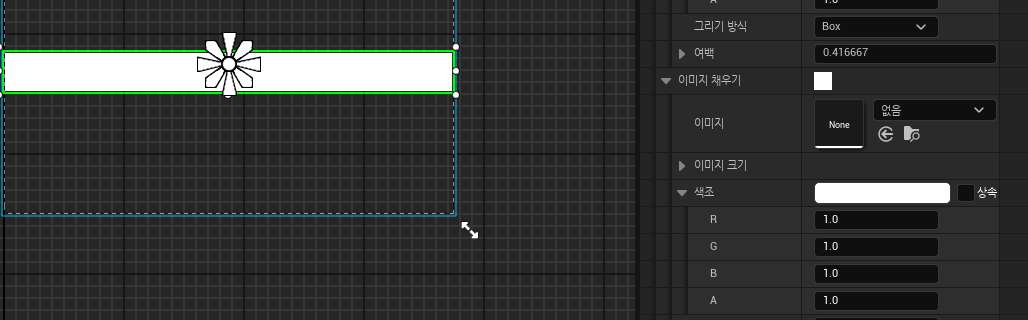

위젯을 해당 그림과 같이 설정해주었습니다

Custom / Width = 150, Height = 100 , 앵커 중앙입니다

해당 위젯을 AI가 가지기 위해 AI에서 위젯컴포넌트형식으로 달아주겠습니다



.h에서 UWidgetComponent를 선언

UPROPERTY(EditAnywhere, Category = "MySettings")
class UWidgetComponent* hpFloatingWidget;



생성자에서 만들어주고 위치를 맞춰주고 위젯의 위치를 World -> Screen으로 변동해줍니다

만약 World인 상태로 둔다면 AI가 회전하면 프로그래스바위젯 또한 같이 회전합니다

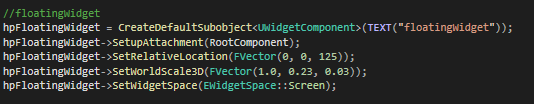

//floatingWidget
hpFloatingWidget = CreateDefaultSubobject<UWidgetComponent>(TEXT("floatingWidget"));
hpFloatingWidget->SetupAttachment(RootComponent);
hpFloatingWidget->SetRelativeLocation(FVector(0, 0, 125));
hpFloatingWidget->SetWorldScale3D(FVector(1.0, 0.23, 0.03));
hpFloatingWidget->SetWidgetSpace(EWidgetSpace::Screen);



생성한 위젯컴포넌트에서 위젯 클래스를 만들어둔 위젯블루프린트를 할당해줍니다

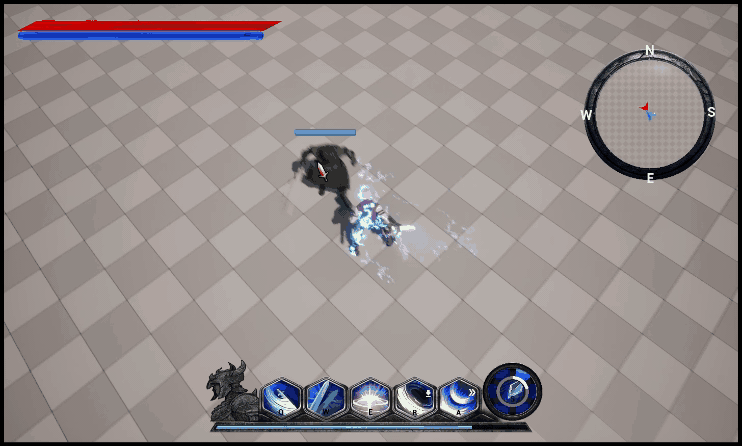

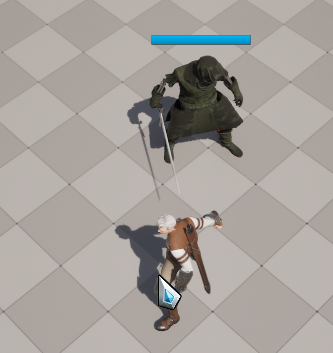

잘 달린것을 확인할수있습니다



그럼 이 프로그래스바를 AI의 currentHp와 연동시켜보겠습니다

위젯의 c++에서 ProgressBar를 바인딩해줍니다

public:
	UPROPERTY(meta = (BindWidget))
	class UProgressBar* pb_healthBar;



만든 변수명과 동일하게 이름을 변경해주고 변수여부를 체크해주겠습니다



ProgressBar를 0에서 1로 값을 받아오고

업데이시키는 함수를 만들겠습니다

필요한 헤더또한 추가해주었습니다

#include "Components/ProgressBar.h"

UFUNCTION()
void updateHpBar(float currentHp, float maxHp);

void USkeletonHPBarWidget::updateHpBar(float currentHp, float maxHp)
{
	if (maxHp <= 0.0f)
	{
		return;
	}
	currentHp = FMath::Max(currentHp, 0.0f);
	if (IsValid(pb_healthBar))
	{
		pb_healthBar->SetPercent(FMath::Clamp(currentHp / maxHp, 0.0f, 1.0f));
	}
}



해당 UpdateHpBar 함수가 실행되는 그 값에 따라 현재 프로그래스바가 업데이트됩니다

프로그래스바가 업데이트 해야할 시점은 상시 AI가 업데이트해야합니다



AI의 Tick에서 업데이트시켜주겠습니다

현재 AI는 위젯컴포넌트를 생성자에서 이미 만들어놨습니다



skeletonHpBarWidget을 선언후 BeginPlay에서 캐스팅을 해주겠습니다

캐스팅은 만들어놓은 위젯컴포넌트에서 GetUserWidgetObject()로 캐스팅이 가능합니다

class USkeletonHPBarWidget* skeletonHpBarWidget;

skeletonHpBarWidget = Cast<USkeletonHPBarWidget>(hpFloatingWidget->GetUserWidgetObject());

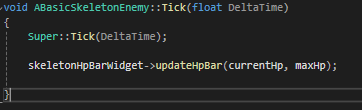

tick에서 AI의 max와 currentHp값을 넣어주어 업데이트 시켜주겠습니다



AI의 Tick에서 AI의 currentHp값에대한 값을 넘겨받아 progressbar가 알맞는

수치를 반영하는것을확인할수있습니다



디테일을 추가해주겠습니다

AI의 HP가 70% ~ 100% 면 프로그래스바 색상이 진하고 어두운 빨간색

40% ~ 69%면 주황색

1% ~ 39%면 밝은빨강으로 변경해보도록 하겠습니다



UpdateHpBar함수를 수정해주겠습니다

barPercent로 0부터 1까지 비율을 계산한다음 FLinearColor로 색상을 변경했습니다



만약 프로그래스바가 수동으로 색상이 설정이 되어있다면 색상이 변하지않습니다

색상을 1 1 1 1로 기본값으로 유지해주세요

void USkeletonHPBarWidget::updateHpBar(float currentHp, float maxHp)
{
	if (maxHp <= 0.0f)
	{
		return;
	}
	currentHp = FMath::Max(currentHp, 0.0f);
	if (IsValid(pb_healthBar))
	{
        float barPercent = FMath::Clamp(currentHp / maxHp, 0.0f, 1.0f);
        pb_healthBar->SetPercent(barPercent);

        FLinearColor barColor;
        if (barPercent >= 0.7f)
        {
            //진하고 빨강
            barColor = FLinearColor(0.6f, 0.0f, 0.0f);
        }
        else if (barPercent >= 0.4f)
        {
            //주황
            barColor = FLinearColor(1.0f, 0.5f, 0.0f);
        }
        else
        {
            //밝은 빨강
            barColor = FLinearColor(1.0f, 0.05f, 0.05f);
        }

        pb_healthBar->SetFillColorAndOpacity(barColor);
	}
}

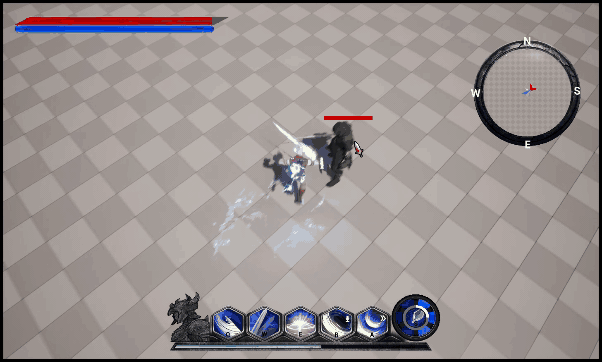

중간결과물



프로그래스바가 상시로 떠있으면 곤란합니다

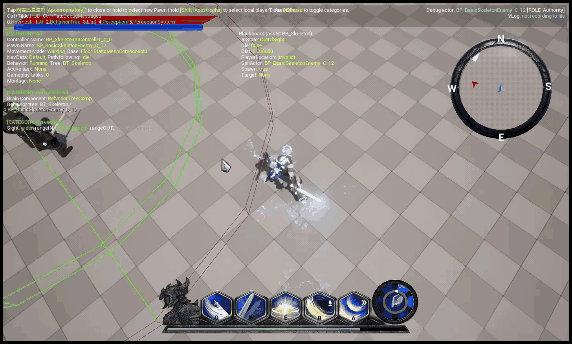

AI 의 Perception에 탐지되면 보이고 탐지되지않으면 보이지않게해보겠습니다.

그리고 AI가 죽으면 보이지않게해보겠습니다



AI Perception은 컨트롤러에 있습니다

컨트롤러에서 캐스팅할 skeleton을 선언



탐지가되면 보이고 탐지가안되면 보이지않게 설정해주었습니다

죽으면 widget을 사라지게코드도 수정해주었습니다

최종 progressbar 함수입니다

void USkeletonHPBarWidget::updateHpBar(float currentHp, float maxHp)
{
	if (maxHp <= 0.0f)
	{
		return;
	}
	currentHp = FMath::Max(currentHp, 0.0f);
	if (IsValid(pb_healthBar))
	{
        float barPercent = FMath::Clamp(currentHp / maxHp, 0.0f, 1.0f);
        pb_healthBar->SetPercent(barPercent);

        FLinearColor barColor;
        if (barPercent >= 0.7f)
        {
            //진하고 빨강
            barColor = FLinearColor(0.6f, 0.0f, 0.0f);
        }
        else if (barPercent >= 0.4f)
        {
            //주황
            barColor = FLinearColor(1.0f, 0.5f, 0.0f);
        }
        else
        {
            //밝은 빨강
            barColor = FLinearColor(1.0f, 0.05f, 0.05f);
        }

        pb_healthBar->SetFillColorAndOpacity(barColor);
	}
    if (currentHp <= 0.0f)
    {
        pb_healthBar->SetVisibility(ESlateVisibility::Collapsed);
    }
}

ESlateVisibility::Collapsed로 완전히 삭제시킵니다

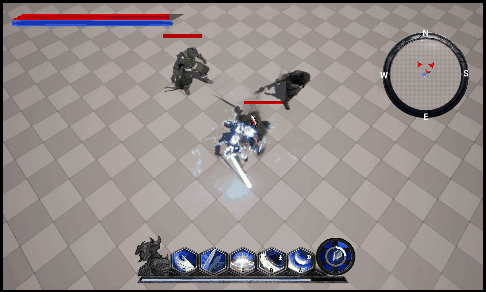

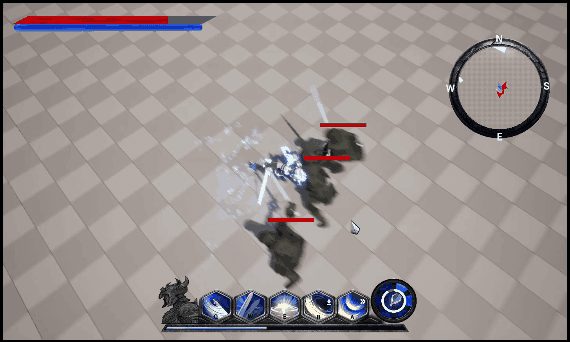

최종결과물
