Unreal - 무기 Draw

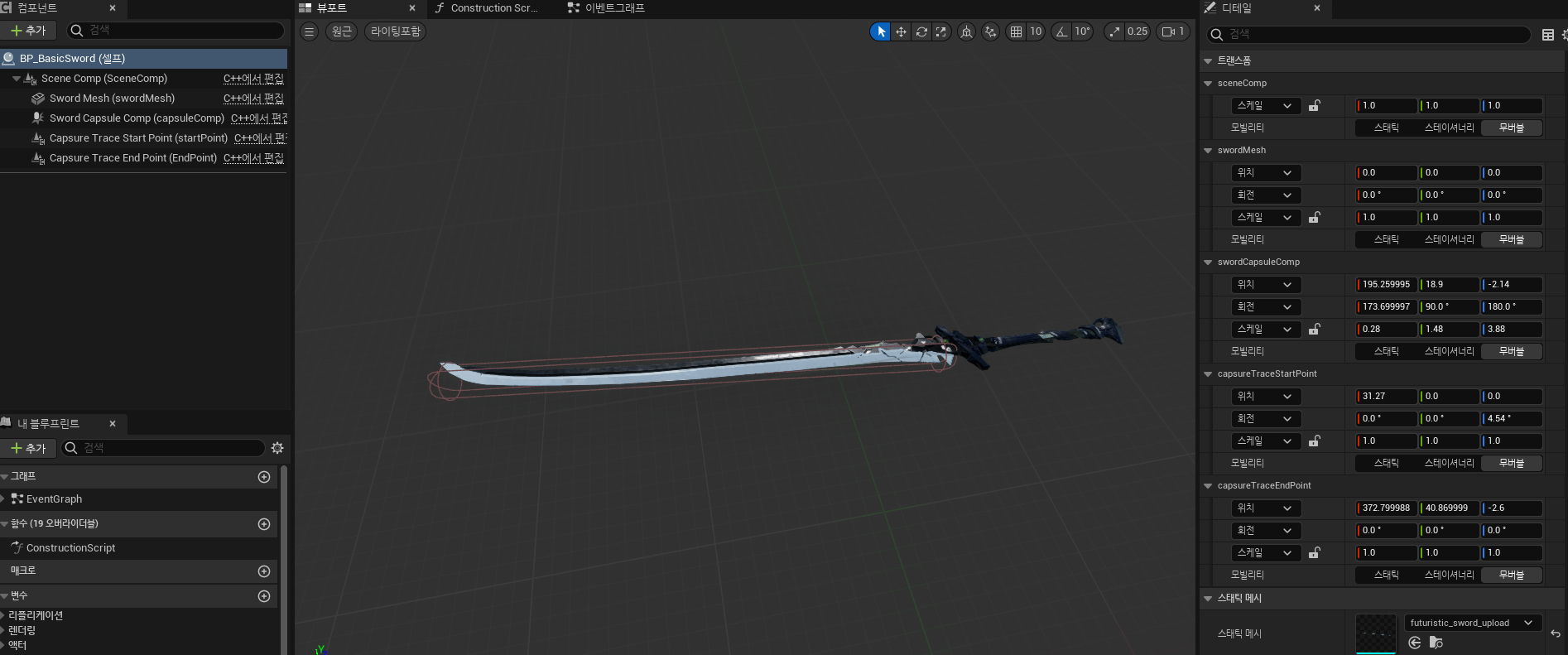

사용할 무기 Actor를 만들어준뒤 기본설정

public:
	virtual void Tick(float DeltaTime) override;

	UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = "MySword")
	class USceneComponent* sceneComp;

	UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = "MySword")
	class UStaticMeshComponent* swordMesh;

	UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = "MySword")
	class UCapsuleComponent* swordCapsuleComp;

	UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = "MySword")
	class USceneComponent* capsureTraceStartPoint;

	UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = "MySword")
	class USceneComponent* capsureTraceEndPoint;

};

ABasicSword::ABasicSword()
{
	PrimaryActorTick.bCanEverTick = true;

	sceneComp = CreateDefaultSubobject<USceneComponent>(TEXT("SceneComp"));
	SetRootComponent(sceneComp);

	swordMesh = CreateDefaultSubobject<UStaticMeshComponent>(TEXT("swordMesh"));
	swordMesh->SetupAttachment(RootComponent);

	static ConstructorHelpers::FObjectFinder<UStaticMesh> crowMesh(TEXT("/Game/MainCharacter/Sword/futuristic_sword_upload.futuristic_sword_upload"));
	if (crowMesh.Succeeded())
	{
		swordMesh->SetStaticMesh(crowMesh.Object);
	}

	swordCapsuleComp = CreateDefaultSubobject<UCapsuleComponent>(TEXT("capsuleComp"));
	swordCapsuleComp->SetupAttachment(swordMesh);

	swordCapsuleComp->SetRelativeLocation(FVector(195.26f, 18.9f, -2.14f));
	swordCapsuleComp->SetRelativeRotation(FRotator(90.0f, 180.f, 173.7f));
	swordCapsuleComp->SetCapsuleHalfHeight(179.0f);
	swordCapsuleComp->SetCapsuleRadius(15.77f);

	capsureTraceStartPoint = CreateDefaultSubobject<USceneComponent>(TEXT("startPoint"));
	capsureTraceStartPoint->SetupAttachment(swordMesh);
	capsureTraceStartPoint->SetRelativeLocation(FVector(31.27f, 0.f, 0.f));
	capsureTraceStartPoint->SetRelativeRotation(FRotator(0.f, 4.54f, 0.f));
	capsureTraceEndPoint = CreateDefaultSubobject<USceneComponent>(TEXT("EndPoint"));
	capsureTraceEndPoint->SetRelativeLocation(FVector(372.8f, 40.87f, -2.6f));
	capsureTraceEndPoint->SetupAttachment(swordMesh);
}

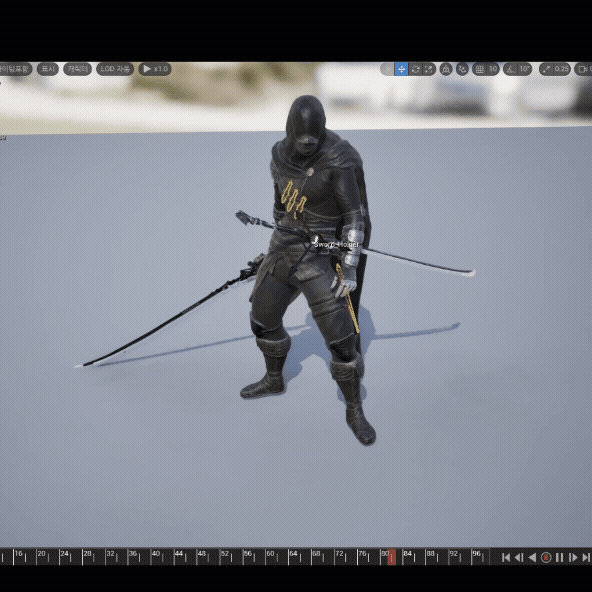

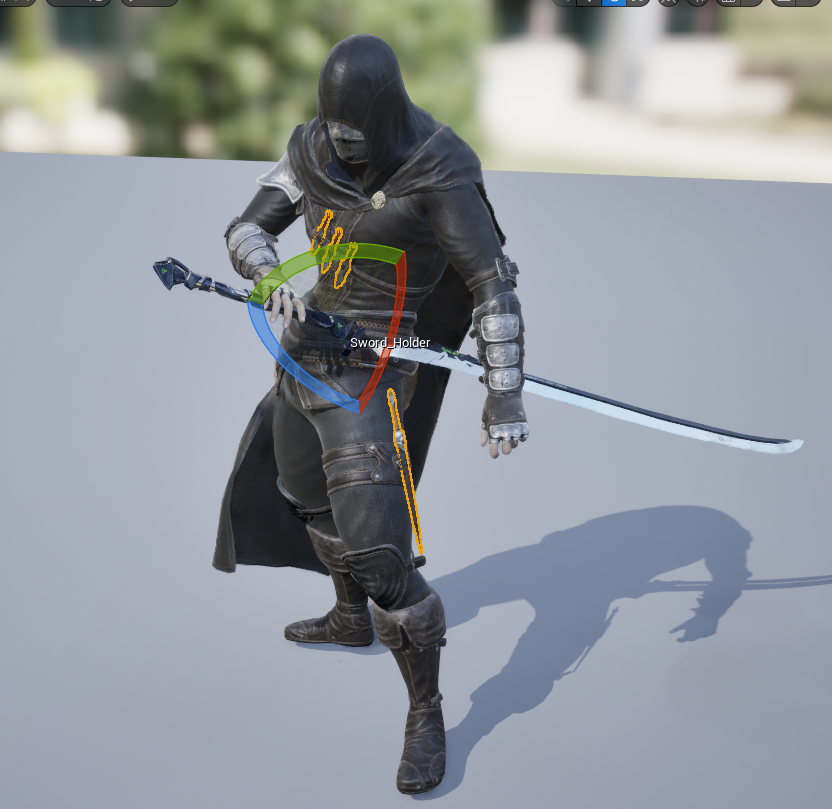

프리뷰 메시를 달아주어 허리춤에 Sword_Holder소켓을 만들고

오른손에 WeaponSocket을 만들어 프리뷰애니메이션을 통해 무기를 잡을때

허리춤의 소켓칼의 위치와 손의 소켓칼 위치를 겹쳐지도록 세팅하였습니다





Sword_Holder의 소켓과 Grab의 소켓 즉

허리춤의 소켓과 잡을때의 grab의 소켓의 위치가 같아질때

노티파이를 사용하여 해당 소켓의 위치로 붙게 설계하였습니다



우선 생성자에서 기본값으로 허리춤의 소켓으로 붙게하였습니다

대상은 블루프린트 칼 액터를 ChildActorComponent식으로 달아주었습니다

 swordActorComp = CreateDefaultSubobject<UChildActorComponent>(TEXT("swordActorComp"));
 //기본적으로 허리춤 홀더에 달기
 swordActorComp->SetupAttachment(GetMesh(), TEXT("Sword_Holder"));
 swordActorComp->SetChildActorClass(ABasicSword::StaticClass());



매개변수로 받는 FName 타입 socketName의 위치로 컴포넌트가 붙은 함수를 만들어준뒤

void AMainCharacter::WeaponAttachToSocket(FName socketName)
{
    swordActorComp->AttachToComponent(GetMesh(), FAttachmentTransformRules::SnapToTargetIncludingScale,
        socketName);
}



애니메이션에 노티파이를 찍어준뒤

노티파이를 사용하여 해당 함수를 호출하여주었습니다

void UMainCharacterAnimInstance::AnimNotify_Sword_DrawPoint()
{
	//소켓이름
	FName drawSocket = "WeaponGrapSocket";
	if (mainCharacter)
	{
		mainCharacter->WeaponAttachToSocket(drawSocket);
	}
}

void UMainCharacterAnimInstance::AnimNotify_Sword_SheathPoint()
{
	//소켓이름
	FName drawSocket = "Sword_Holder";
	if (mainCharacter)
	{
		mainCharacter->WeaponAttachToSocket(drawSocket);
	}
}

APawn* myPawn;
AMainCharacter* mainCharacter;

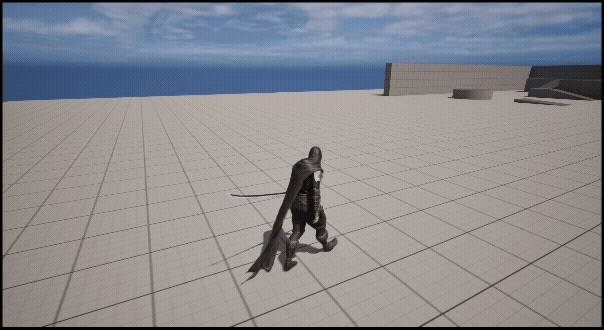

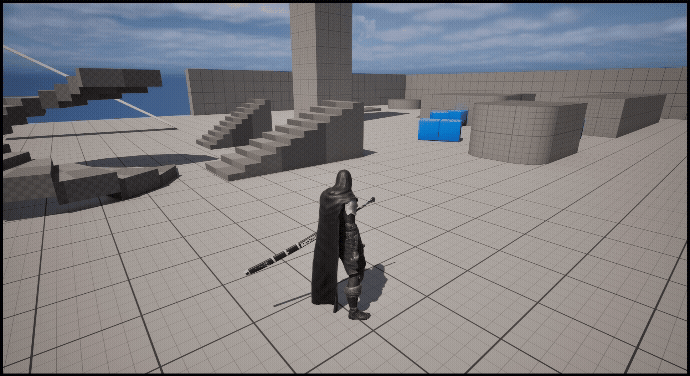

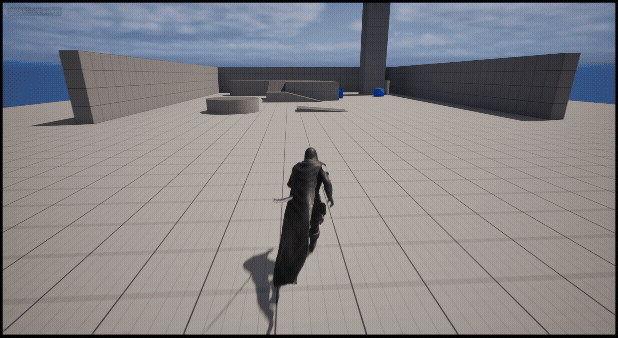

결과물





칼집을 추가해주었습니다

제가 사용할수있는 애니메이션이 제한적이라 완전 자연스럽게는 불가능했네요..ㅠ
